使用 AGX-V1kN 电子万能试验机和 TRViewX 视频引伸计对铝箔进行了拉伸试验(图2.测试系统构成与夹具样品特写)以 1.875 mm/min 的横梁位移速度进行断裂试验。样品为厚度6um 铝箔，不适合使用接触式引伸计测量变形，此次试验使用岛津 TRViewX 视频引伸计(因样品变形量较小，使用 120 mm 单镜头)，通过摄像头识别、跟踪样品上的标线(试验前使用标线笔绘制)，与试样不接触，精度0.5级，可以测量从弹性区域至塑性区域全部变形，连续测量，直至样品断裂。)

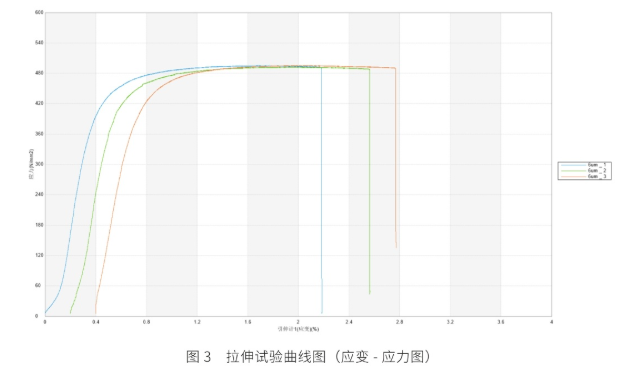

图3为拉伸试验曲线图(变形数据由视频引伸计提供),曲线为应力(试验力除以试样横截面积所得值)和应变(延伸长度除以标距长度所得值)之间的关系。

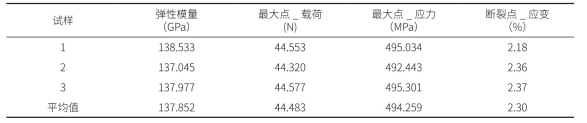

表1为铝箔拉伸试验数据统计表，包括有弹性模量、拉伸强度(载荷、应力)和断裂点应变。从这些结果可以看出，各种数据比较稳定，变化量不大，表明样品的均一性好、测试系统稳定可靠。
